Система керування складом палива для котла

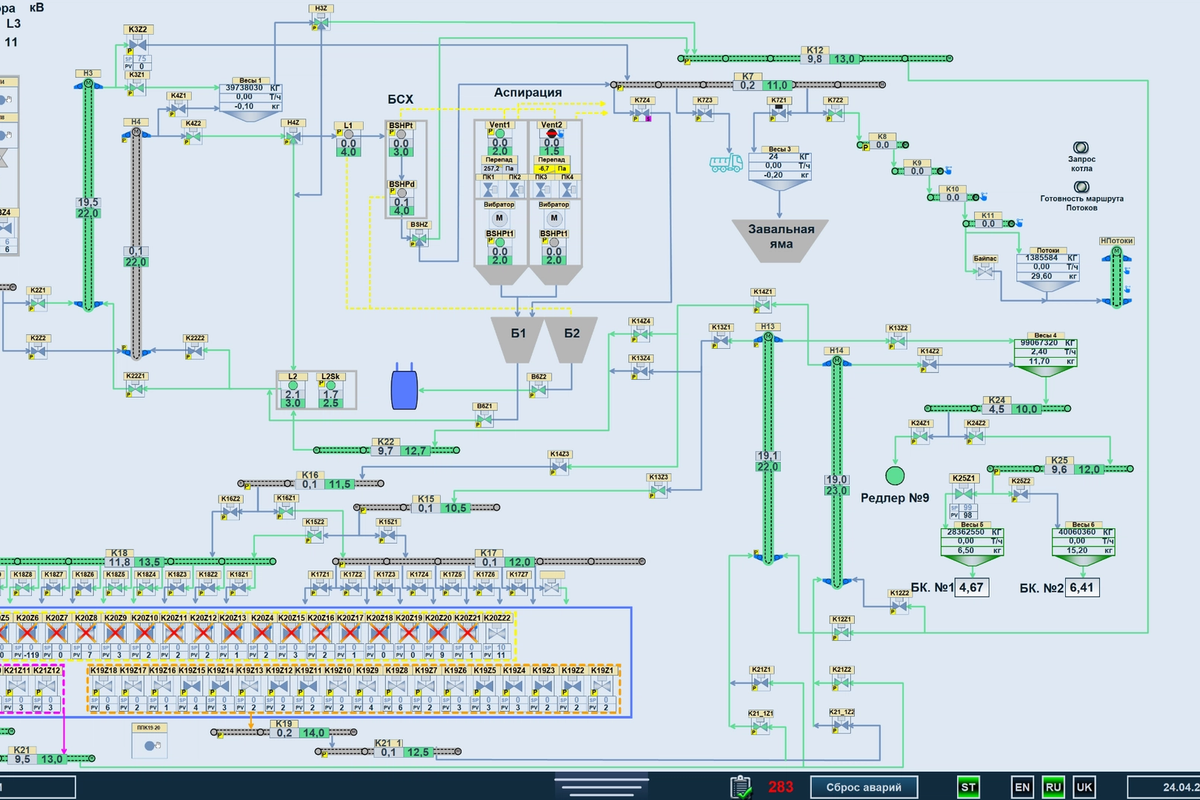

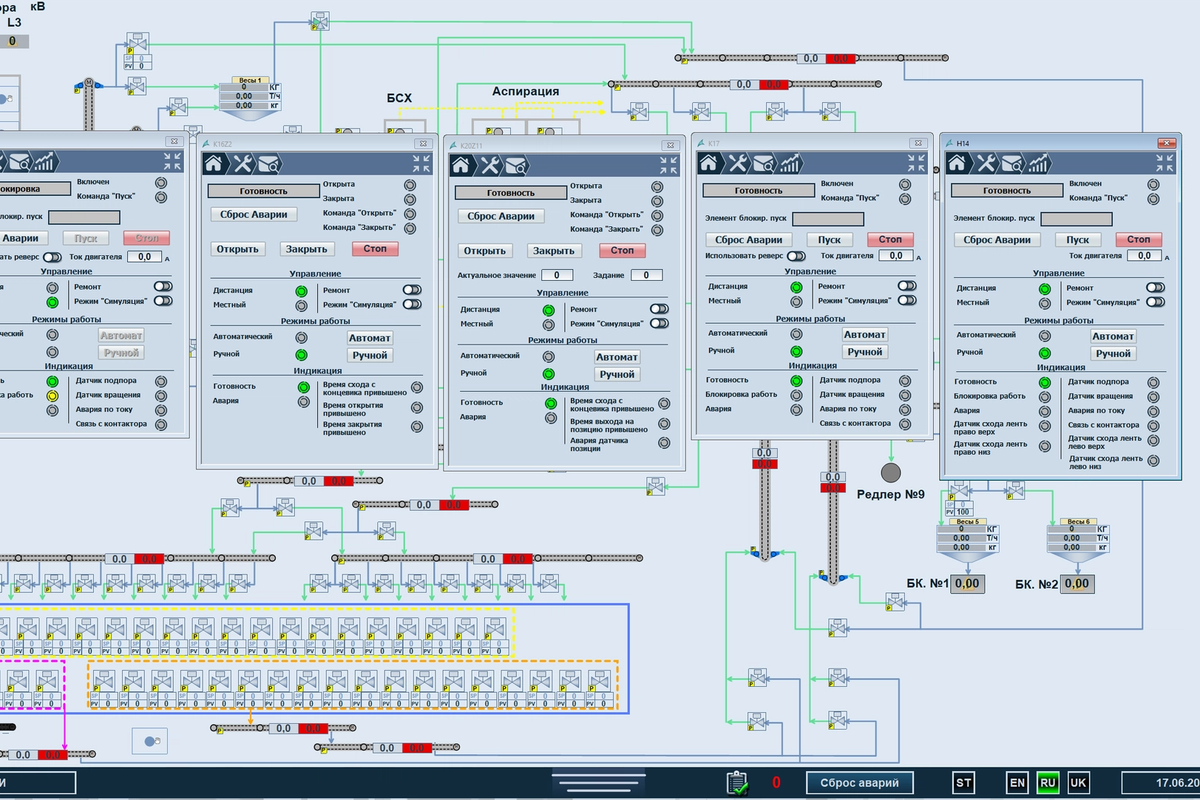

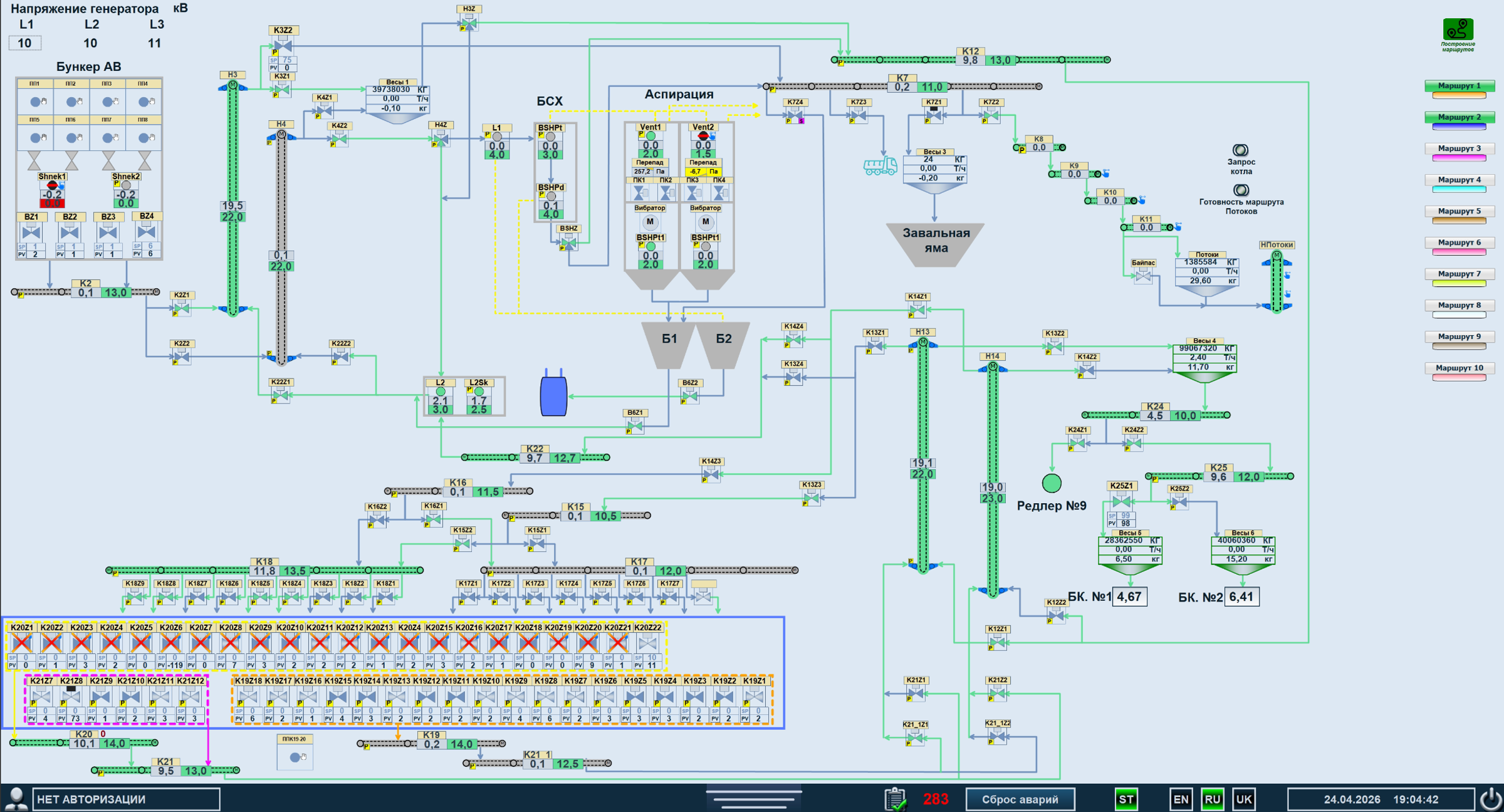

У межах проєкту була розроблена мнемосхема складу палива, на основі якої створено SCADA-візуалізацію у WinCC 7.5. На екранах оператора відображаються норії, дробарки, конвеєри, вібратори, засувки, перекидні клапани, аналогові механізми, сепаратори та вагове обладнання SIWAREX. Для кожного елемента системи було реалізовано окреме меню керування з можливістю роботи в декількох режимах: ручному, автоматичному та режимі симуляції. Це дозволяє оператору зручно керувати обладнанням, перевіряти логіку роботи та швидко реагувати на аварійні ситуації.

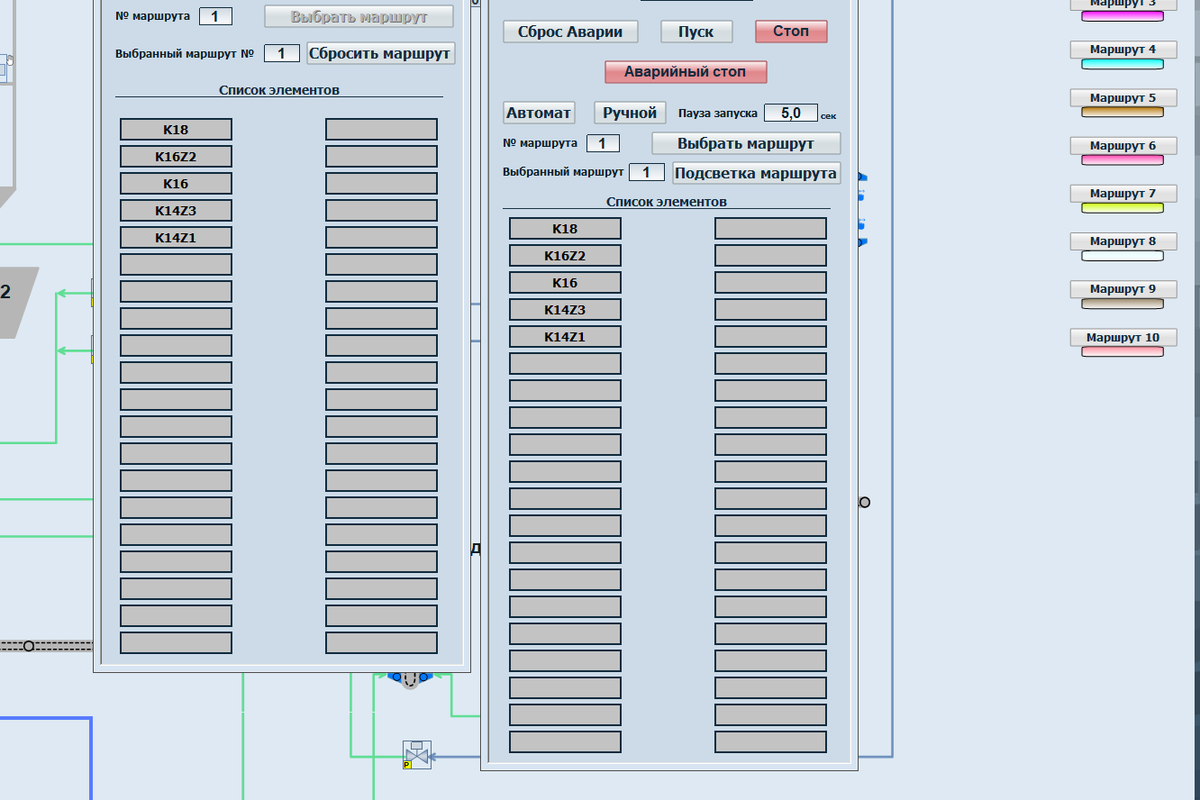

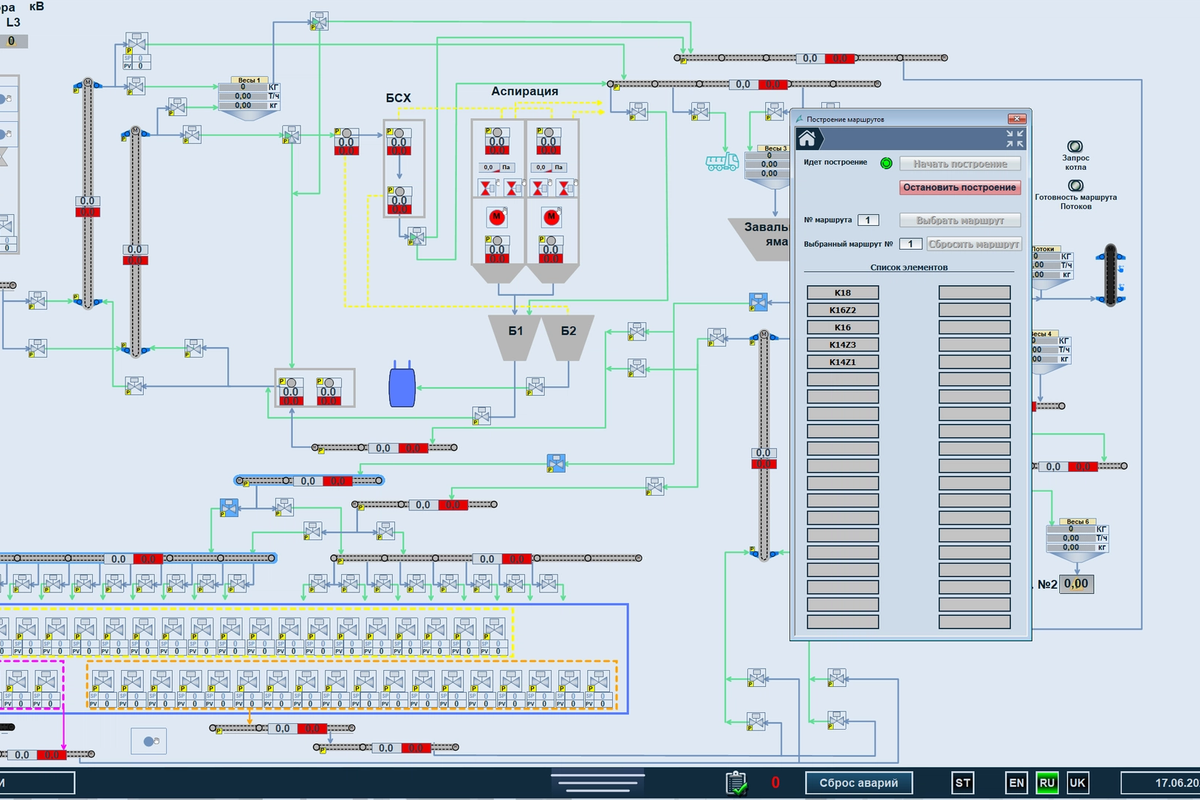

Для автоматичного режиму була розроблена система формування технологічних маршрутів. Оператор може в реальному часі набирати необхідні елементи маршруту, а система враховує порядок обладнання та правильну послідовність його запуску. Запуск маршруту виконується з кінцевого елемента, а зупинка — з першого елемента маршруту. Також була реалізована можливість одночасної роботи декількох маршрутів, у тому числі маршрутів, які можуть з’єднуватися між собою. У разі аварії одного з елементів маршрут автоматично зупиняється до аварійної ділянки, що підвищує безпеку роботи всієї системи. Окремо була реалізована система термометрії складу палива на базі контролера Siemens. До системи було підключено понад 200 термопар для контролю температури палива та своєчасного виявлення потенційно пожежонебезпечних ситуацій. При перевищенні допустимих температур оператор отримує повідомлення, а система може задіяти вентилятори для зниження температури.
