Система керування папероробною машиною
Система керування папероробною машиною
Проєкт був спрямований на створення комплексної системи керування папероробною машиною. Наша команда виконала розробку програмного забезпечення, збирання шаф керування, підключення частотних перетворювачів, панелей оператора та контролера, а також реалізувала керування всіма основними приводами машини.

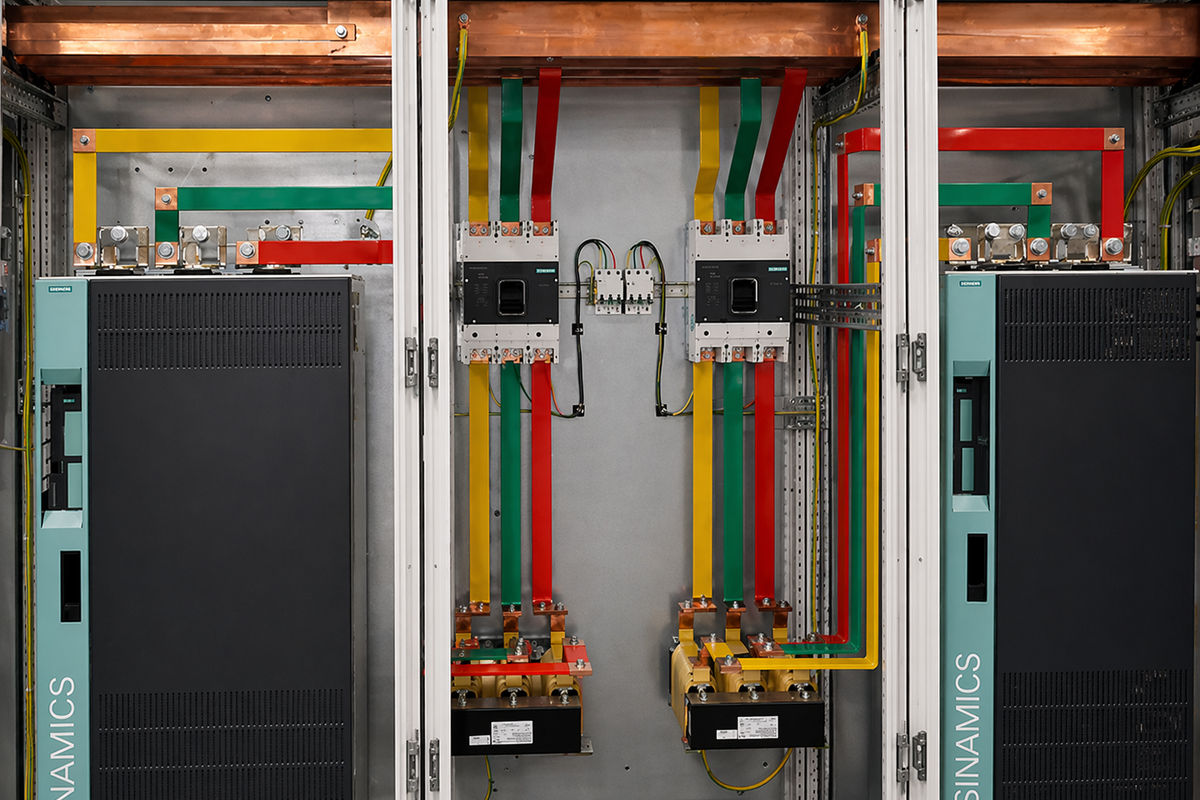

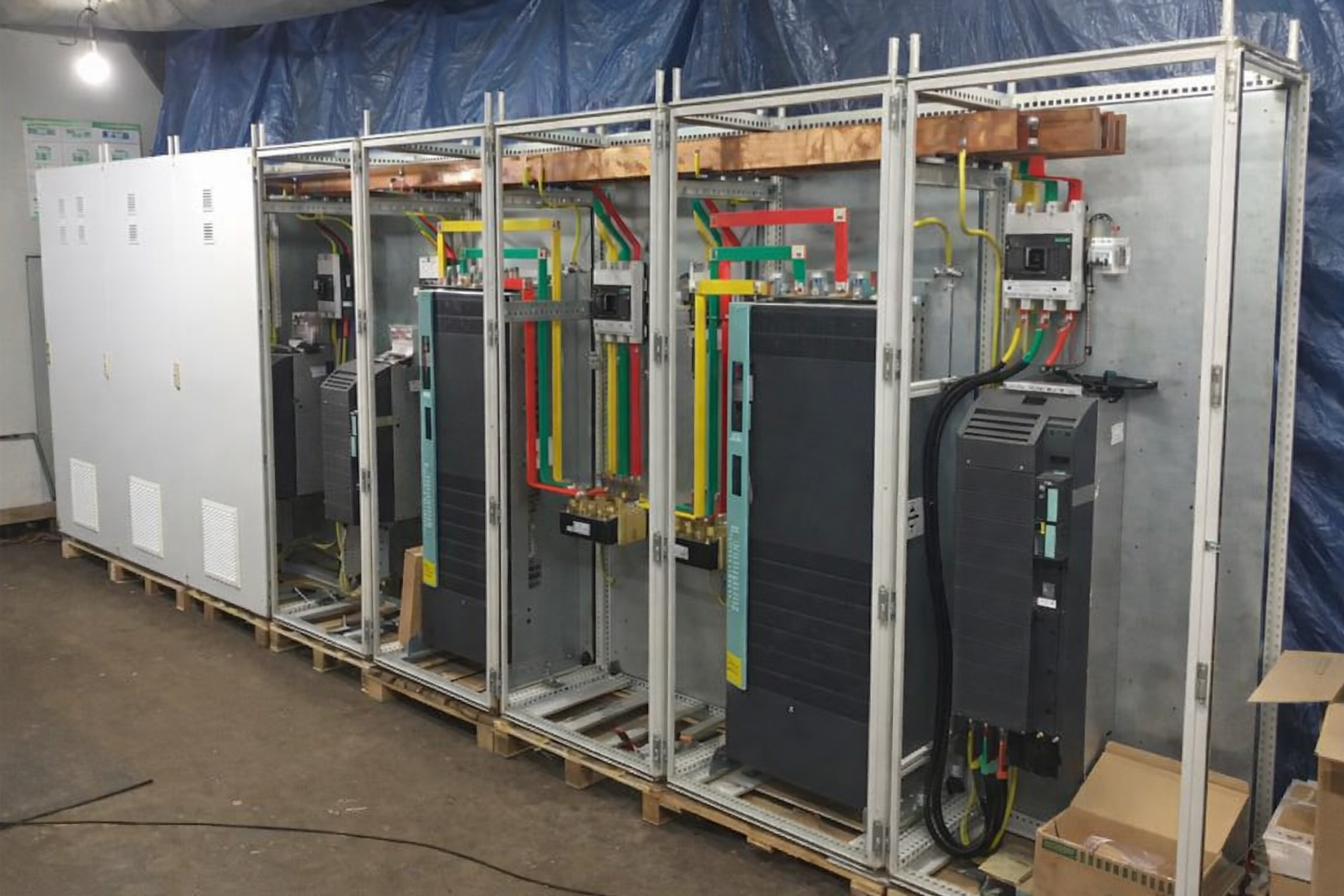

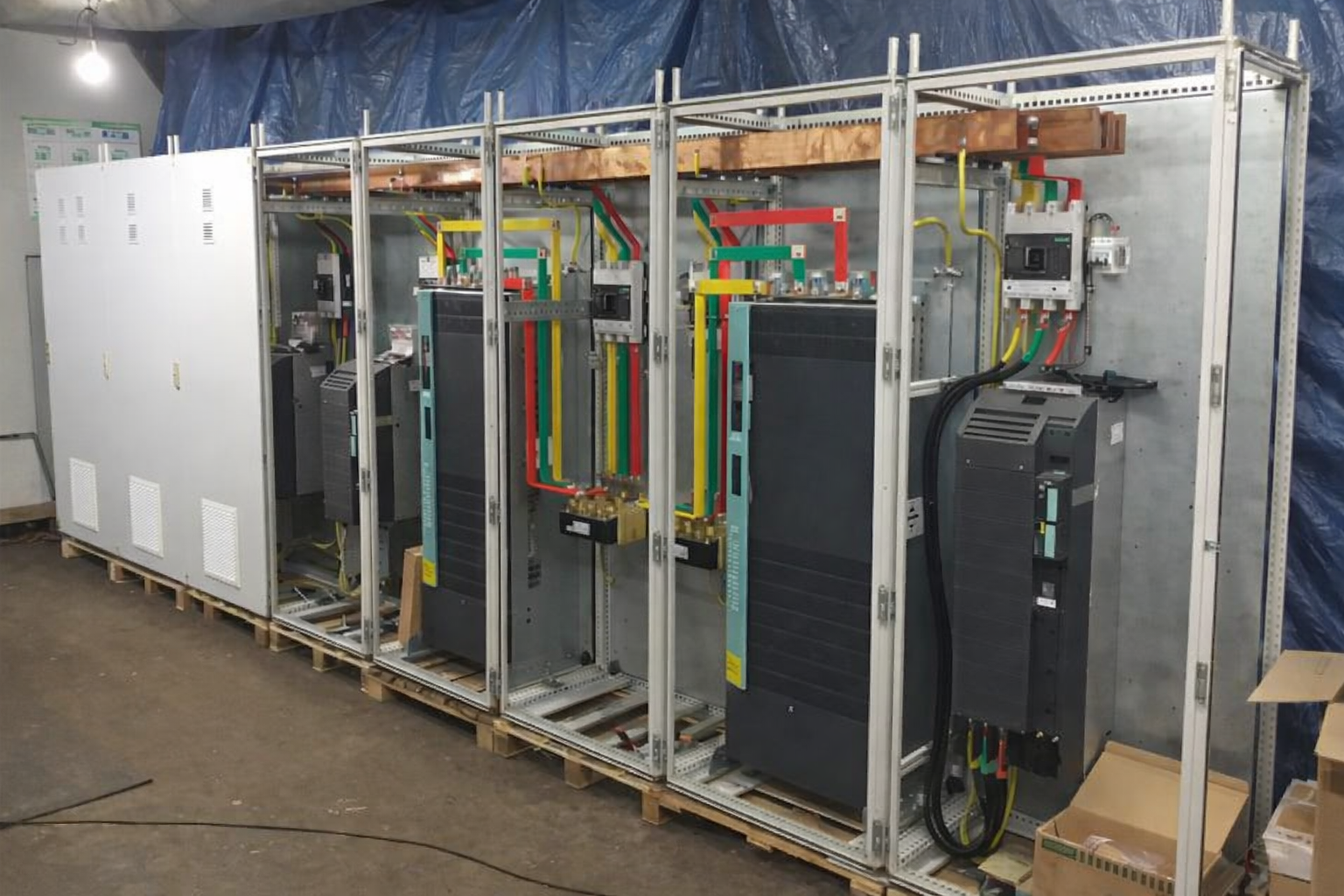

У межах реалізації проєкту було виконано монтаж і комплектацію шаф керування з розміщенням контролера, частотних перетворювачів, комутаційного обладнання, захистів, клемних збірок та елементів живлення. Особливу увагу було приділено якості внутрішніх з’єднань, зручності обслуговування та відповідності електричним схемам.
Програмна частина проєкту включала розробку логіки керування приводами папероробної машини на базі обладнання Siemens, налаштування взаємодії контролера з частотними перетворювачами та панелями оператора. Система дозволяє оператору контролювати роботу машини, керувати приводами, відстежувати стан обладнання та оперативно реагувати на робочі або аварійні ситуації.
Задача проєкту
Розробити та впровадити систему автоматичного керування папероробною машиною, забезпечити керування всіма приводами, інтегрувати частотні перетворювачі, панелі оператора та контролер, а також виконати збирання шаф керування для подальшого запуску обладнання.
Що було виконано
1
Розробка програмного забезпечення для керування папероробною машиною
2
Збирання шаф керування та монтаж електротехнічного обладнання
3
Підключення контролера, панелей оператора та частотних перетворювачів
4
Реалізація керування всіма основними приводами машини
5
Налаштування взаємодії між контролером і частотними перетворювачами
6
Розробка логіки пуску, зупинки та контролю роботи приводів
7
Підготовка системи до підключення, перевірки та запуску на об’єкті
Приклади реалізації
Використані технології та обладнання

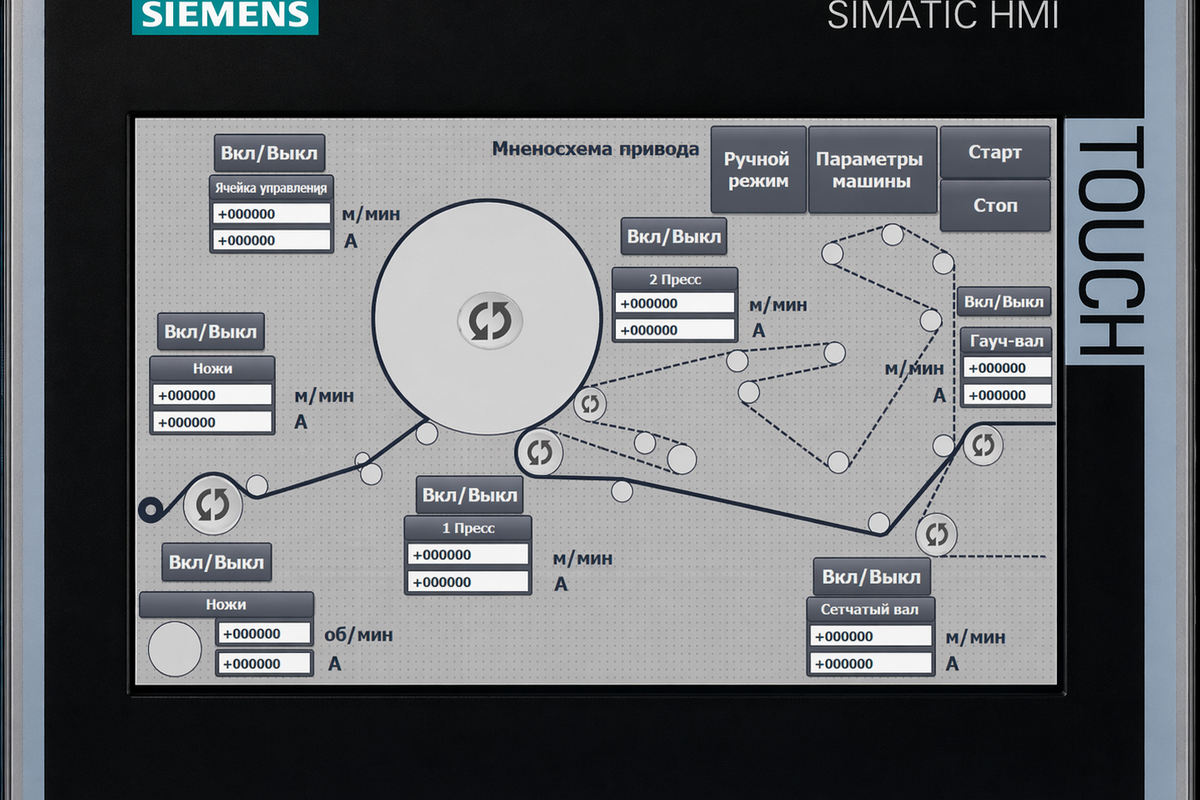

Система керування реалізована на базі промислового контролера Siemens з програмуванням у TIA Portal. Керування приводами виконується через частотні перетворювачі з налаштуванням логіки пуску, зупинки та контролю швидкості. Для візуалізації процесу підключено панелі оператора Siemens HMI. Шафи керування зібрані з використанням сертифікованого електротехнічного обладнання відповідно до проєктної документації.
Результат для замовника
01
Замовник отримав готову систему керування папероробною машиною
02
Реалізовано керування всіма основними приводами обладнання
03
Забезпечено взаємодію контролера з частотними перетворювачами та панелями оператора
04
Шафи керування підготовлені до підключення та запуску
05
Система стала зручною для експлуатації, контролю та подальшого обслуговування
